Устройство релейной защиты и автоматики 6-35 кВ серии ЮНИТ-М300
Современные решения
для защиты оборудования
«Юнител Инжиниринг» непрерывно ведет работу по расширению номенклатуры производимого оборудования РЗА
Широкий функционал
Поддержка современных протоколов, самодиагностика, регистрация событий и многое другое
Высокотехнологичные решения
Разработка и выпуск устройств, полностью соответствующих актуальным требованиям нормативной документации к высокоавтоматизированным подстанциям ПАО «Россети»
Микропроцессорные терминалы
Серия ЮНИТ-М300 предназначены для выполнения функций защиты и автоматики оборудования 6-35 кВ
и функционал

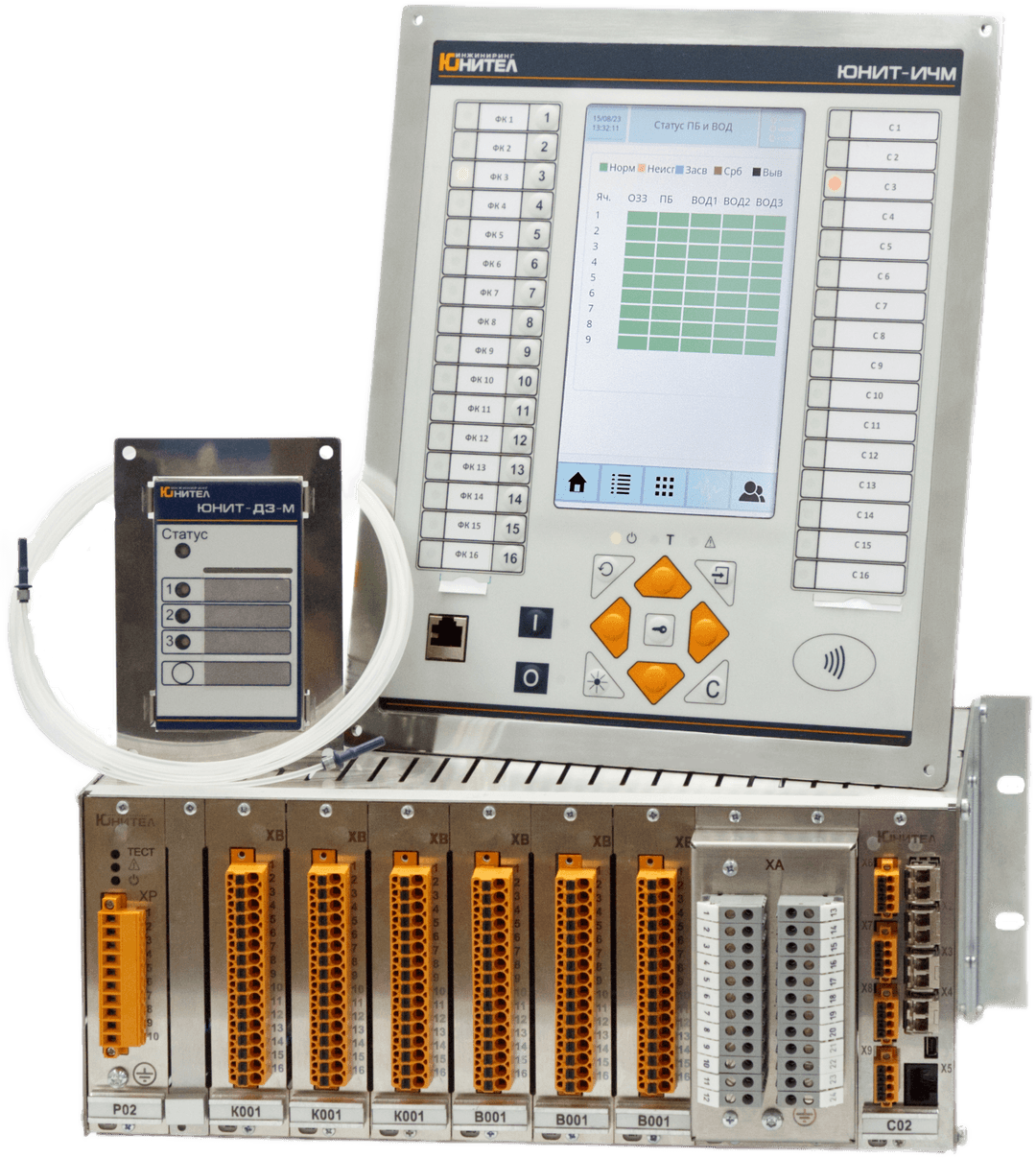

Типовые исполнения ЮНИТ-М300
Широкая линейка специализированных устройств для различных задач защиты и автоматики
Функциональные возможности
Измерение токов и напряжений
С применением традиционных ТТ и ТН, приём и обработка унифицированных аналоговых сигналов
Информационная безопасность
Встроенные средства информационной безопасности (аутентификация и авторизация пользователей, журнал аудита). Самодиагностика узлов и модулей в непрерывном режиме
Регистрация событий
Осциллографирование событий, формирование, выдача и приём команд управления
Поддержка протоколов
МЭК 61850-8-1 (MMS, GOOSE), МЭК 60870-5-104, МЭК 60870-5-101, МЭК 60870-5-103, Modbus TCP/RTU
Поддержка протоколов резервирования ЛВС в соответствии с МЭК 62439-3 (PRP, HSR)
Синхронизация времени по протоколам NTP (SNTP), PTP
Управление
Оперативное управление устройством (ввод/вывод функций и групп уставок с помощью функциональных кнопок)
Проектно-компонуемая функциональная логика
архитектура

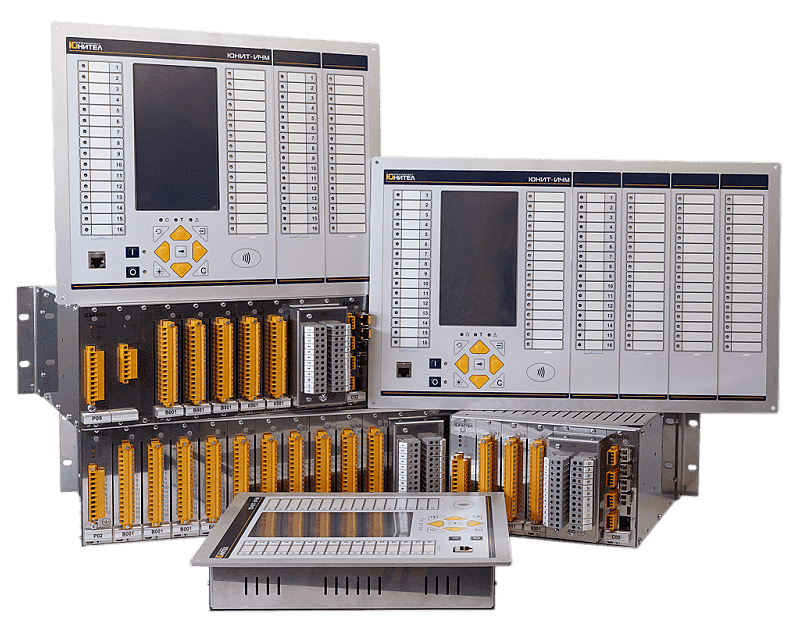

Устройства ЮНИТ-М300 создаются на базе модульной архитектуры, что позволяет формировать терминалы РЗА для задач любой сложности
Основу устройства составляют модули питания и ЦП, дополняемые типовыми блоками:
Модуль аналоговых входов (измерительных ТТ или ТН в разных сочетаниях)
Модуль дискретного управления (выходных реле)
Модуль сопряжения с датчиками интерфейса 4…20 мА и т.п.
Модуль дискретных входов
Терминалы выпускаются в трех габаритах корпусов для размещения модулей:
ЮНИТ-М310
до 7 модулей (компактное исполнение)

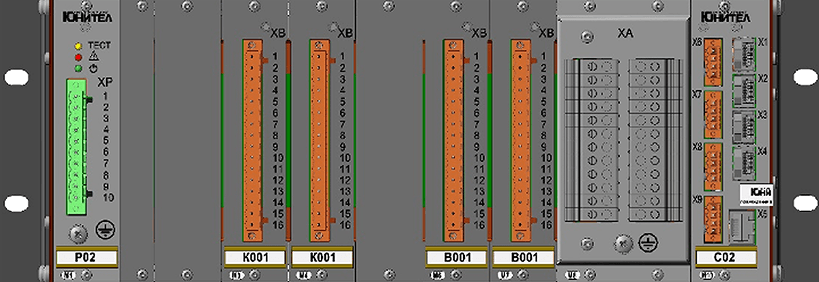

ЮНИТ-М314
до 10 модулей (средний габарит корпуса)
ЮНИТ-М319
до 14 модулей (максимальный габарит корпуса)
Для работы с ЮНИТ-М300 предусмотрен выносной блок ЮНИТ-ИЧМ
Выносной блок ЮНИТ-ИЧМ подключается к ЮНИТ-М300 по Ethernet/RS-485 и включает 7-дюймовый сенсорный дисплей, функциональные клавиши и светодиоды

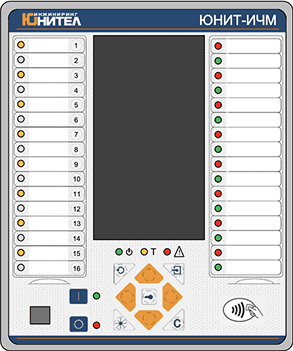

ЮНИТ-ИЧМ-К
конструктивно включает в себя дисплей, 16 светодиодов и 16 функциональных клавиш в едином корпусе
ЮНИТ-ИЧМ-С
до двух модулей расширения пo 16 светодиодов или функциональных клавиш каждый

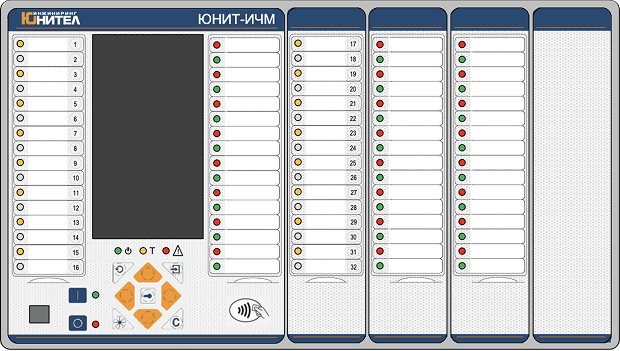

ЮНИТ-ИЧМ-M
представляет собой компактный модуль и до четырех модулей сигнализации или функциональных клавиш
Конструктивные преимущества ЮНИТ-М300
Модульная архитектура устройства обеспечивает:
- гибкость конфигурации под любые задачи защиты и автоматики;
- возможность поэтапного расширения функционала без замены базового устройства;
- упрощение проектирования благодаря стандартизированным решениям;
- оптимизацию затрат за счет использования только необходимых модулей;
- совместимость с существующими системами РЗА
Комплекс защиты от дуговых замыканий ЮНИТ-М300
Встроенная система дуговой защиты обеспечивает обнаружение и отключение дуговых замыканий в электроустановках, предотвращая повреждение оборудования и обеспечивая безопасность персонала.
Состав комплекса

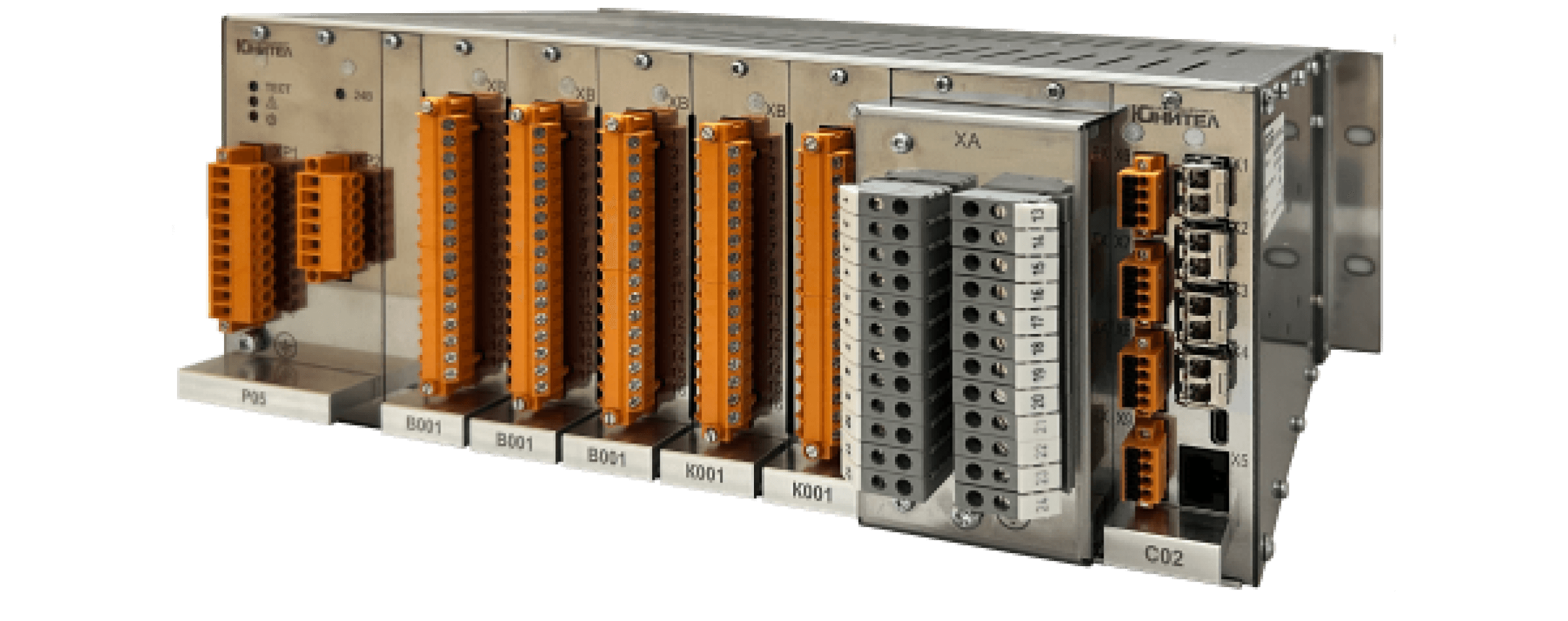

Центральный блок управления (ЦБУ)
Сбор данных по цифровой шине с ПБ, контроль токов/напряжений, обработка дискретных и цифровых входов, формирование команд
Состоит из 7 посадочных мест: - Модуль блока питания 220 В постоянного/переменного тока; - Модули дискретных входов на 8 или 14 входов каждый; - Модули выходных реле (до 8 реле на каждом); - Модуль измерительный на 8 каналов (4 тока, 4 напряжения); - Модуль центрального процессора со следующими портами: 2хCANbus, 2хRS-485, 4хEthernet

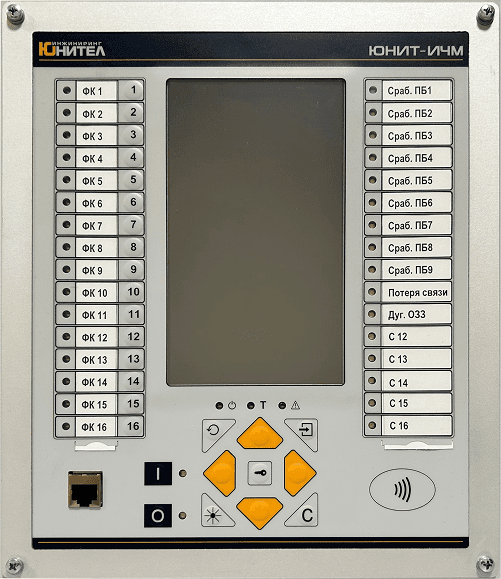

Модуль ИЧМ
ЮНИТ-ИЧМ – выносной блок интерфейса «Человек-машина» для локального взаимодействия с контроллером
Подключение блока к ЮНИТ-М300 может быть выполнено посредством интерфейса Ethernet или RS-485. Интерфейсный блок оборудован полноцветным 7-дюймовым дисплеем с возможностью сенсорного ввода, а также набором программируемых функциональных клавиш и светодиодов индикации. ЮНИТ-ИЧМ в базовом исполнении содержит модуль с 16 светодиодами и модуль с 16 функциональными клавишами
Периферийные блоки (ПБ)
Обнаружение электродугового замыкания
Периферийный блок комплекса – это устройство обнаружения дугового замыкания ЮНИТ-ДЗ-М. Блок ЮНИТ-ДЗ-М предназначен для работы с волоконно-оптическими датчиками (ВОД) петлевого или точечного типа до 3 штук. При обнаружении дугового замыкания периферийный блок отправляет сигнал о срабатывании в ЦБУ по CAN-шине и, после анализа ЦБУ величины напряжений на секции (и/или токов на вводном выключателе при необходимости), получает команду на срабатывание выходного реле из ЦБУ. Кроме того, на лицевой панели ПБ выполняется индикация посредством светодиода, соответствующего номеру сработавшего ВОД. Устройство ЮНИТ-ДЗ-М выполняет контроль состояния и целостности ВОД путём формирования тестового светового импульса на оптическом выходе каждого ВОД с периодичностью один раз в 5 секунд. В случае повреждения датчика или потери связи с ЦБУ выдается сигнал о неисправности периферийного блока (путём замыкания контакта выходного реле «Сигн») и производится индикация соответствующим светодиодом. Индикация состояния ЮНИТ-ДЗ-М отображается трехцветным светодиодом «Статус». Устройство сохраняет в энергонезависимой памяти состояние индикации при перерывах питания любой длительности и воспроизводит её при восстановлении питания. Информация о состоянии и срабатывании ВОД с каждого устройства ЮНИТ-ДЗ-М на контроллер ЦБУ передаётся по CAN-шине в цифровом виде.
Особенности и преимущества комплекса ЗДЗ
Соответствует техническим требованиям ПАО «Россети», поддерживает протокол МЭК 61850-8-1 для автоматизированных подстанций
Выявление места возникновения дугового замыкания (в т.ч. ОЗЗ) и селективное отключение повреждённого элемента с указанием номера ячейки РУ
Независимость от применяемых устройств РЗА
Встроенная функция УРОВ
Высокая чувствительность и быстродействие системы защиты
Возможность интеграции с существующими системами мониторинга
Автоматическая диагностика и самотестирование оборудования
Гибкая настройка параметров защиты под конкретные условия эксплуатации
Поддержка современных протоколов связи МЭК 61850
Защита от ложных срабатываний за счет интеллектуальных алгоритмов
Расширенные возможности регистрации и архивирования событий
Модульная архитектура для простого масштабирования системы
Совместимость с оборудованием различных производителей
Технические характеристики
Размеры (ширина x высота x глубина), мм
ЦБУ – ЮНИТ-М300 ПБ – ЮНИТ-ДЗ-М ИЧМ – ЮНИТ-ИЧМ 270 х 132 x 300 61 х 112 х 101 220 х 265 х 41
Материал корпуса
Нержавеющая сталь
Количество групп уставок
4
Время функционирования при пропадании питания, с, не менее
0,5
Напряжение оперативного питания, В
=/~ 220 В 176 – 253
Структурная схема решения защиты от дуговых замыканий:
Пример построения ЗДЗ РУ с двумя секциями и одним секционным выключателем в соответствии с СТО 56947007-33.040.20.295-2019
